Extenzivní šachty

Hranaté kontrolní šachty pro
extenzivní ozelenění zodpovídají
směrnicím FLL a lze je
vyrobit s různými výškami
(max. v = 30 cm)

Intenzivní šachty

Okrouhlé kontrolní šachty pro
intenzivní ozelenění mají jeden
rozměr větší než hranaté, čím
se usnadní přístup ke střešním
vtokům.
Šachty dle požadavků FLL se
vyrábějí od výšky 30 cm

Stohovatelné prvky

Stohovatelné prvky jsou výhodné
právě u intenzivních
střech s variabilní výškou.
Montáž lze provést bez
použití nářadí, ručním
uchopením.
Výška : 10 cm

Systémový strašák ptáků

Systémový strašák ptáků
VS-Katze lze bez problémů
připevnit na mřížku povrchové
vody z nerezové oceli a tak
sazenice chránit před nežádoucími
ptačími návštěvníky.

Drenážní otvory

Drenážní otvory jsou předfrézované.
Před zavedením
drenážního potrubí se mají
uvolnit (vyrazit) kladivem.

Uzamykatelnost

Uzamykatelné šachty zabraňují
neoprávněnému otevření
poklopu a nabízejí bezpečnost
proti sání větru a úrazům.
U intenzivního ozelenění, které
bude používáno především
dětmi, hráje uzamykatelnost
důležitou roli.

Poklop z přírodního kamene

Poklop z přírodního kamene z
robustní a mrazuvzdorné žuly
Splňuje nejvyšší estetické
kriteria.

Kontrolní šachty

Kontrolní šachty firmy APP se vyrábějí z recyklovaných
materiálů dle doporučení FLL pro
navrhování a realizaci ozelenění střech.

Zásady pro ozelenění střech

"Střešní vtoky se mají zásadně udržovat volné,
odděleně od zeleně a štěrkových násypů... Pokud
leží střešní vtoky uvnitř vegetačních ploch, je třeba
na ochranu před znečištěním a zarůstajícími rostlinami
a pro jejich kontrolu zabudovat kontrolní
šachty..." FLL

Rozsah použití:

• pojížděné ozelenění
  podzemních garáží
• ozelenění na místech,
  kde je třeba počítat s
  případným poškozením

Vlastnosti:

• pojížděné
• extremně silný materiál
• zvětšené plochy podložek
• uzamykatelné litinové poklopy
• ostatní vybavení, jako u KSE

Atikové šachty se zabudovávají
nad střešními vtoky v bezprostřední
blízkosti atik a před
střešními chrliči.

Pro různé řešení náběhového
klinu jsou k dispozici dva
předfrézované lomové čáry.

V oblasti rohů a okrajů střech
je třeba dle DIN 1055, část 4,
počítat s extrémně vysokým
zatížením větrem.
Z tohoto důvodu jsou poklopy atikových šachet odklápěcí a
ne snímatelné.

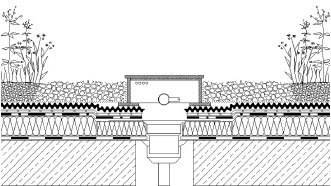

Správné zabudování

Kontrolní šachty se u plošného odvodnění osazují
na vrstvu odvádějící vodu, u liniového odvodnění
se osazují na ochrannou vrstvu. Dodatečné

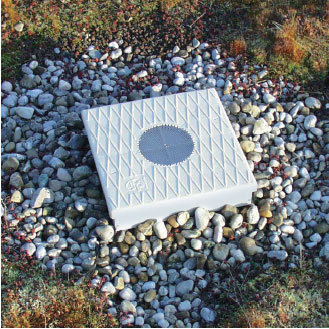

kotvení není nutné. Šachty se obehnají oblázky,
aby se vegetační plochy držely dál od střešních
vtoků. Filtrační geotextilií není třeba vytáhnout
nahoru po stranách, protože při silných deštích
by mohlo dojít ke zpětnému vzdutí.

Odvedení povrchové vody

Odvedení povrchové vody je
dáno předpisem!
"Odvodňovací zařízení musí
pojmout a odvést jak přebytečnou
vodu z drenážní vrstvy,
tak i povrchovou vodu z
vegetační vrstvy." FLL
Otvory mohou mít max. průměr 2 mm.

Drenážní závory

Po zavedení drenážní trubky
slouží jednoduché závory k
upevnění trubky v kontrolní
šachtě.

Tepelná izolace

Tepelná izolace z 30 mm
extrudovaného pěnového
polystyrénu s hodnotou
k=0,027 W/mK je volitelná
ke každé kontrolní šachtě.
